OpTaliX 幾乎可以設計所有的光學系統，軟件具有薄膜分析、衍射元件設計和優化的功能，使其成為世界上第一款集幾何光學、衍射光學、物理光學自由空間傳輸和薄膜設計優化于一身的光學設計軟件。?
?版本說明：教學版針對高校教育機構, OpTaliX 軟件支持網絡版。
OpTaliX應用的領域包括：
?人眼系統、目鏡、顯微鏡系統、望遠鏡系統
照相鏡頭設計、投影系統
變焦鏡頭設計、紅外光學系統
CCTV鏡頭及手機照相鏡頭
梯度折射率自聚焦透鏡等系統設計
衍射全息及干涉測量?jī)x
激光CD、DVD讀取頭
基于衍射傳輸?shù)奈锢砉鈱W(xué)計算
菲涅耳透鏡設計
照明光學系統及非序列面型，雜散光分析
光管及光纖耦合系統設計：有源器件及無源器件、單模多模光纖
光學薄膜的設計、分析及優化
OpTaliX 兼具強大功能和低廉的價格，詳詢: 025-84305866
OpTaliX 核心功能及優勢

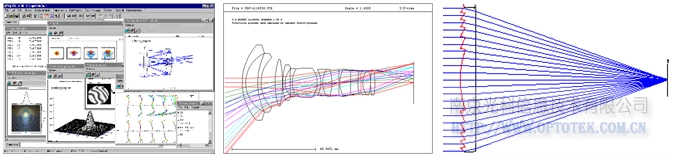

?OpTaliX光學設計軟件提供專業的設計分析功能,能滿足任何光學系統的設計、分析、優化、公差計算及文件報表。針對初學者，可以使用圖形化的界面和窗口利用各種工具完成光學系統的設計。同時，軟件支持的自定義面型、孔徑、材料、宏語言以及擴展功能滿足了高級用戶的需求。
核心功能：
?1 幾何光學：可以準確完成光學系統幾何像差的計算、分析及優化。
2 衍射光學：支持衍射的調制傳遞函數MTF、點擴散函數PSF及波前相位的計算，支持衍射面型的建立。
3 非序列照明：支持非序列面型及光線追跡，完成各種照明及雜散光系統設計。
4 物理光學傳播：使用角頻譜方法實現物理光學的自由空間傳播，完美解決激光系統的計算精度。
5 宏指令語言：用戶可以通過宏語言擴展軟件的各種功能，并完成批量操作。
6 文件轉換接口：導入和導出Code V, Zemax, Oslo, Atmos, Modas, WinLens, Accos and Sigma 等文件格式。
特色功能：
軟件支持CAM模式，可以實現變焦鏡頭的凸輪曲線設計
集成薄膜設計實現膜層的設計、分析并根據目標進行優化
針對非球面及衍射面型的公差分析

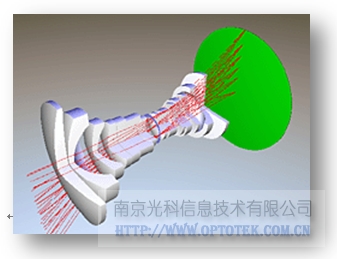

支持POV渲染獲得真實的圖像效果
放置獨立光纖的路徑分析，直觀幫助解決問題
用戶體驗：?軟件方便易用，用戶快速掌握。
免費提供500多個設計實例，直接讀取或進行轉換。
中文界面及支持：
光科為用戶提供中文界面解決方案。
技術支持及培訓:
每年定期在北京、上海、深圳、南京、成都等城市舉辦技術研討會及培訓課程。
光科提供及時的高品質技術支持，用戶問題在線解答? ??
?聯系我們：
?南京總部 電話：025-84305866? ?傳真: 025-52100966
?
OpTaliX 的幾何分析功能

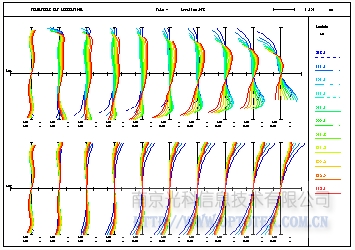

?現場關系圖：
?點可在字段中顯現出來，表現為波長，變焦位置，堆焊或分割，如圖：
?像散/場曲
縱向場曲可獲得非常好的匹茲堡曲面和像散的修正圖片。它顯示了設計系統中所有使用的波長，如圖：

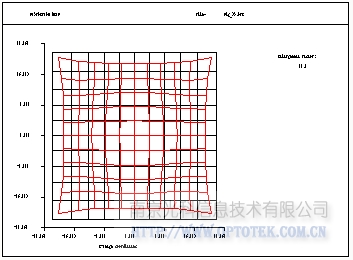

?網格失真
通過光學系統成像顯示失真的矩形對象網格，如圖：

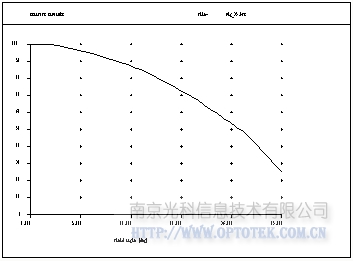

?漸暈圖像
漸暈圖像顯示了機械限制和斜梁閉塞。它可以減少圖像中的離軸照明。在確定離軸圖像質量中也發揮了重大的作用。

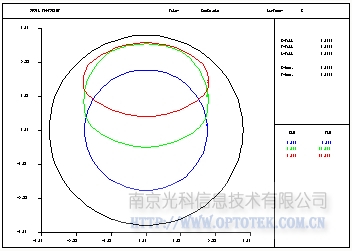

?覆蓋區
在所選的曲面中繪制光束的使用部分?？山?jīng)常結合暈影分析使用，因?yàn)闀炗帮@示了個別光束是如何被截?cái)嗟摹?/p>

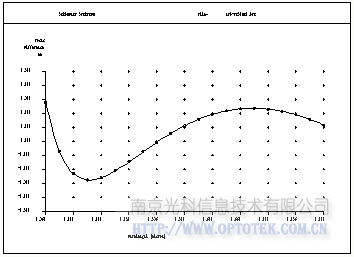

?二級光譜
即縱向位置旁軸焦點的波長功能，這里顯示的是適當復消色差的折射鏡頭。

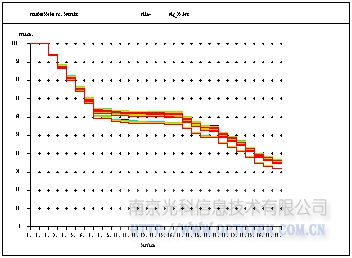

?傳輸與曲面
在設計系統中顯示了每個曲面在傳輸損耗中起到的作用。在系統中繪制所有字段的定義。上圖顯示的是13透鏡（26曲面）的系統。每個曲面在傳輸損耗中貢獻4%-9%（具體取決于鏡頭折射率），內部的鏡頭是減反射鍍膜而外部的鏡頭不是。波長和字段在傳輸中也可被繪制。
?OpTaliX 衍射分析
?在OpTaliX中衍射分析包含:波前畸變，衍射點擴散函數，環繞能源，衍射MTF，范圍，頻率、離焦和二維的功能，施特雷爾比例、范圍或波長，干涉圖分析，澤尼克波前安裝，高斯光束分析，耦合效率分析。

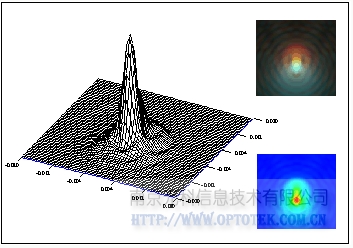

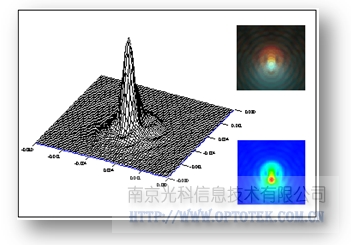

?衍射點擴散函數（PSF）：點擴散函數通過波前像差快速傅氏變換算法來計算。增加瞳孔的射線密度去提高點擴散函數的精度。點擴散函數可能顯示為透視網格圖，灰階強度圖，虛擬顏色圖或本色圖。

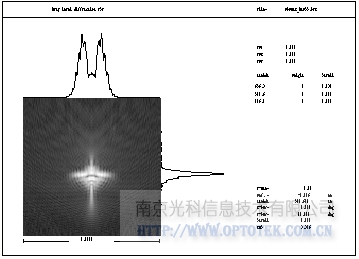

?衍射點擴散函數：顯示為灰階強度圖。?

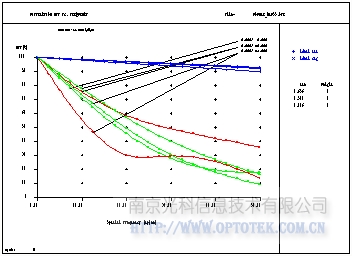

?衍射調變轉換函數：衍射調變轉換函數通過復雜的瞳孔函數來計算（波前派生）。它可計算范圍，空間頻率，焦點位置或作為一個二維空間轉換函數給定的范圍。轉換函數的范圍位置總是被作為三個空間頻率顯示。

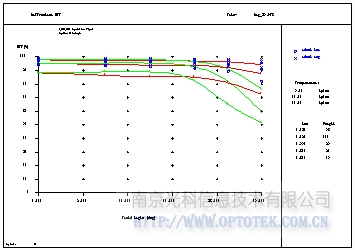

?衍射調變轉換函數：如下圖所示，衍射調變轉換函數繪制成所有指定空間頻率的范圍。
?波前：繪制波前相差、范圍或波長。也可正確復制漸暈圖像。
?

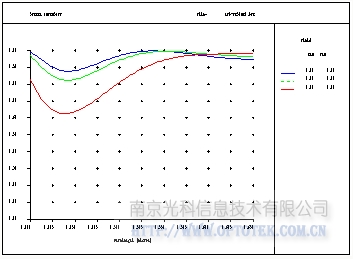

??施特雷耳比例：繪制施特雷耳比例和范圍或者波長，左邊的參數繪制顯示了典型的消色差折射透鏡的施特雷比例和波長，每個曲線代表一個獨立的域點。當紅色的曲線在0.5的半對角線的時候，藍色的曲線在軸上。
